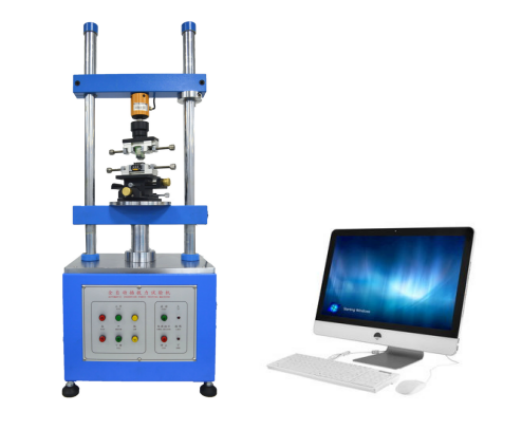

全自動插拔力試驗機
一、產品簡介：
本機器適用于各種連接器之插入力及拔出力測試 , 帶阻抗性能對直流電路來說，一般只要考慮電阻R就行(只有在分析電容器充放電、電感中直流電流變化過程時，才要考慮電容、電感的大小)。
搭配專利設計之自動求心裝置 , 將可得到完全準確之插拔力試驗 , 利用 WINDOWS, 視窗中文畫面設定 , 操作簡單方便 , 且所有資料皆可儲存 ( 試驗條件、位移曲線圖、壽命曲線圖、檢查報表……等等 )
二、機器規格：
測定最大荷重： 5Kg-50kg
最小分解能：±0.1%
軟件解析率:0.01g
位移分辨率：0.01mm
最大測定高度： 150mm
最小微調距離：0.01mm
測定速度范圍： 0.01～150mm/min
X ． Y 軸移動范圍： 0~70mm
傳動機構 ：滾珠絲桿
驅動馬達：日本多摩川伺服馬達
橫梁間距：440mm
外觀尺寸 ：600*280*1180mm
重量 ：100kg （機臺）
電源： AC 220V
三、主要部件：
傳動機構 ：日本THK滾珠絲桿
馬 達 : 日本松下伺服馬達
荷 重 元 : 美國傳力高精密傳感器
移動平臺 ：精密X-Y平臺
接近開關 ：臺灣FOTEK NPN型
按 鈕 ：日本和泉 IDEC
夾 具 ：自動求心裝置 單PIN保持力夾具
四、測試項目：
連接器單孔插拔試驗
連接器整排插拔試驗
連接器插拔壽命試驗
連接器單 PIN 與塑膠保持力試驗
連接器 NORMAL FORCE 測試
一般壓縮，拉伸破壞試驗
可同時與接觸阻抗部件連線
五、機器特點：
可打印及儲存圖形（插拔位移曲線圖、壽命曲線圖、檢查報表）
測試資料儲存于硬盤（每一筆資料皆可儲存，不限次數）
測試條件皆由計算機畫面設定，方便且快速（含插拔行程、速度、暫停時間……等等）
檢驗報表抬頭內容可隨時修改
六、標準配置：
| 配件名稱 | 產地（品牌） | 配件名稱 | 產地（品牌） |
| 1.荷重傳感器1個 | 美國Transcell | 2.伺服電機1個 | 日本多摩川 |
| 3.滾珠絲桿1條 | 臺灣TBI | 4.工控計算機1臺 | 泓進儀器專用 |
| 5.顯示器1個 | 臺灣Acer | 6.鼠標鍵盤1套 | 雙飛燕 |
| 7.XY移動平臺1個 | 威諾儀器專用 | 8. 多功能測試夾具1套 | 威諾儀器專用 |
| 9.自求心裝置1個 | 威諾儀器專用 | 10.帶阻抗線 | 威諾儀器專用 |
| 11.六角扳手一套 | 威諾儀器專用 | 12.電源線1條 | 威諾儀器專用 |
| 13.連接數據線1條 | 威諾儀器專用 | ||

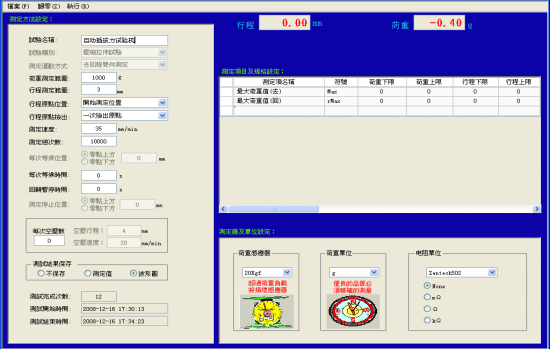

七、測試界面：

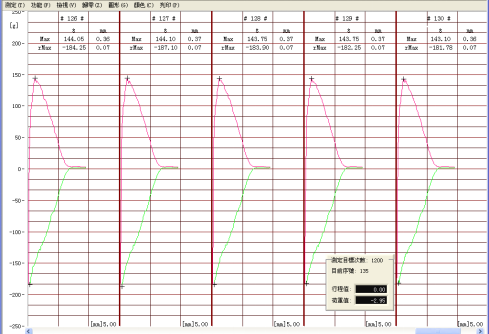

八、執行界面：
九、主要配件：
日本日本多摩川品牌伺服電機確保定位精準
日本多摩川交流伺服電機的輸出功率一般為0.1-100 W，電源頻率分50Hz、400Hz等多種。它的應用很廣泛，如用在各種自動控制、自動記錄等系統中.
高速高回應速度回應頻率高達1kHz；高性能的機械適應性 可接收高達2Mpps的脈沖指令 內置瞬時速度觀測器，可快速、高分辨率地檢測出電機轉速
■超低振動
1) 自適應濾波器，可根據機械共振頻率不同而自動調整陷波濾波頻率
2) 兩個手動陷波濾波器，抑制機械共振
3) 兩通道振動抑制濾波器，抑制機械遠端振動 地球環境關注對應ROHS指令,采用無鉛化焊錫.
■小型化設計
1) 通過對驅動器進行最佳熱分析實現小型化，與過去相比，體積75%，重量80%
2) 使用薄模具鋼板的新沖片工藝，大幅度降低鐵損，電機長度縮短(過去的70%) 減少驅動器型號
優點:
良好的速度控制特性，在整個速度區內可實現平滑控制，幾乎無振蕩;
高效率，90%以上，不發熱;高速控制;
高精確位置控制;
額定運行區域內，實現恒力矩;低噪音;
沒有電刷的磨損，免維護;
不產生磨損顆粒、沒有火花，適用于無塵間、易暴環境
美國傳力品牌力量傳感器確保力值精準
材質：鋁合金
額定載荷：5kg,20kg,50kg
應用領域：力值測定
功能特點：
－柱式傳感器
－優質鋁合金
－安裝簡便、快速，穩定可靠
－適用于各種材料試驗機
