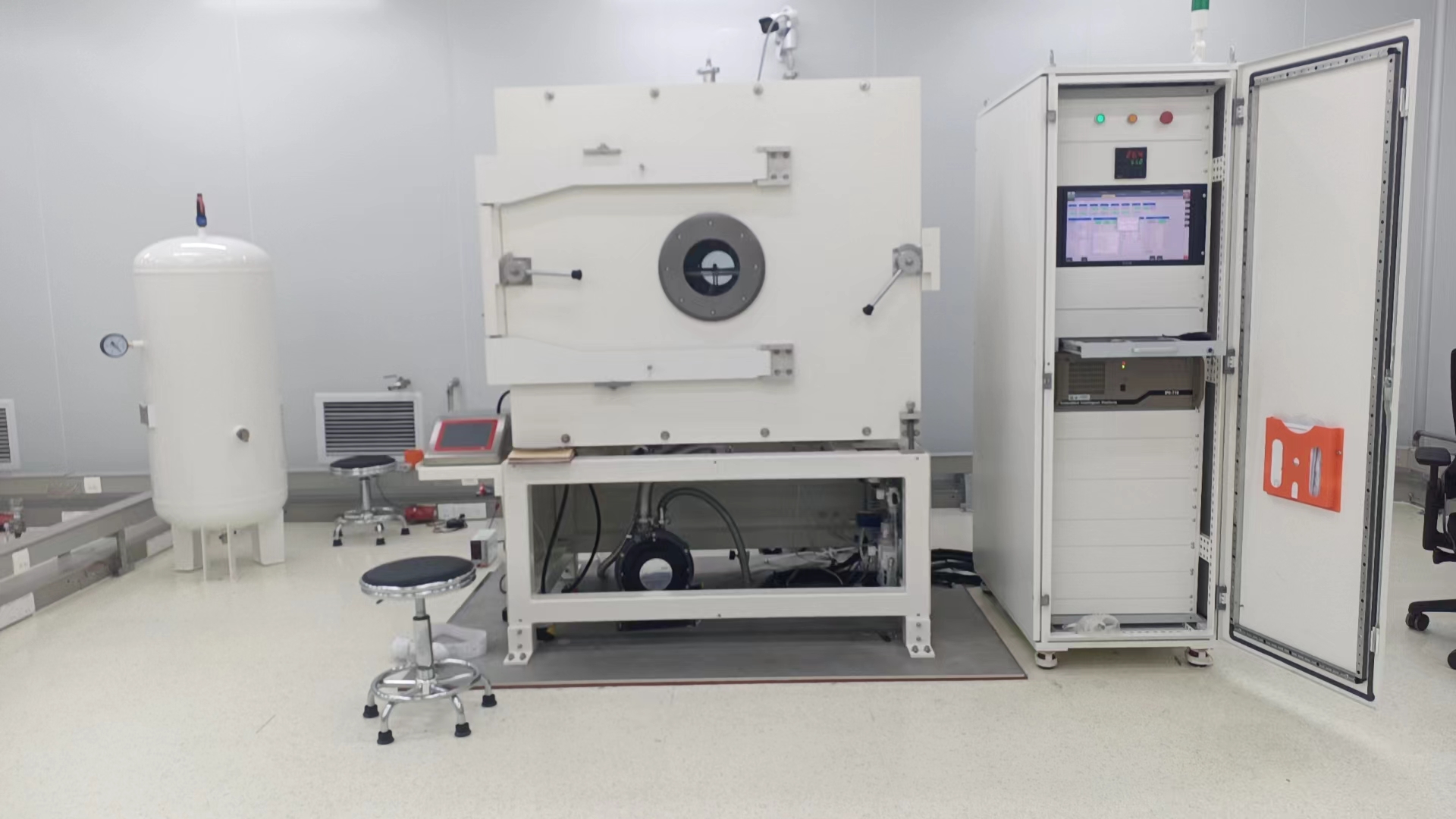

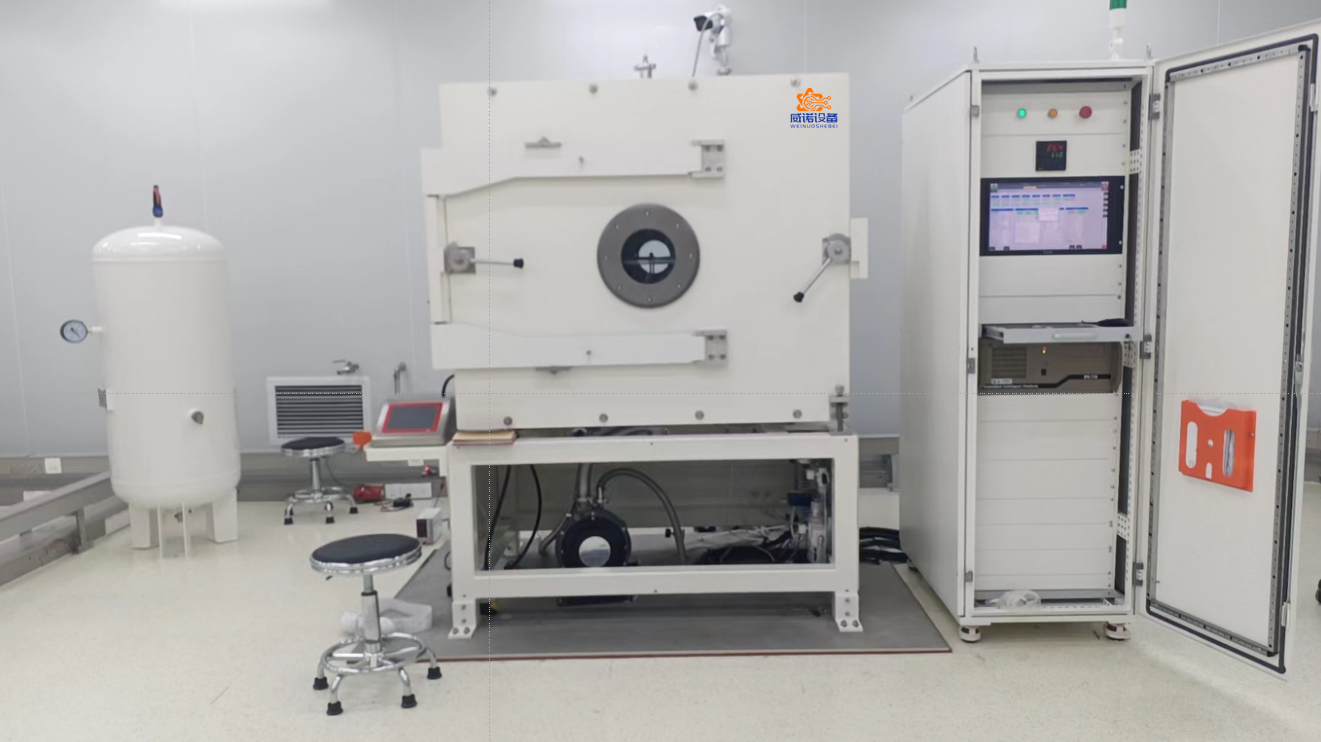

超潔凈高速線纜曲撓試驗機
一、背景簡介
拖鏈線纜主要應用于自動化設備、機器人等領域,用于高速移動模塊的電力支持、信號鏈接,
因此需要線纜具有很強的耐磨、耐曲撓、耐彎折性能。
一些特殊場合,需要電纜擁有超高的潔凈度,以免線纜自帶或老化脫落的顆粒影響使用環境。
因此需要一款綜合性測試設備,可以測試線纜高速運動性能、潔凈度及微觀強度。
二、工作原理
1. 通過直線電機,驅使動子直線往復運動,從而帶動線纜高速運動;
2. 通過凈化系統,供應class1級別潔凈空氣;
3. 通過通風系統及阻風系統,保障測試區潔凈度;
4. 通過粒子計數器,測試實時潔凈度、監測掉落顆粒數量及粒徑。
三、設備參數
1、測試工位:?jiǎn)喂の?一組控制方式。
2、試驗方式:水平彎曲,樣品固定樣件槽里,直線往復運動
3、試樣的尺寸:厚度1.0-Φ20mm,寬度1-100mm(可定制)
4、 測試行程:300mm(可定制500mm行程)
5、 測試線速度: 0-4.0 m/s (可定制)
6、 測試加速度:0-5G,0-10G,0-15G,0-18G(可定制)
7、曲撓半徑:半徑50mm-300mm上下調節(可定制)
8、測試壽命:?jiǎn)未螠y(cè)試不低于6000萬次循環
9、潔凈等級:最高可實現class1級別(0.1um粒徑數量≤10個/m³、0.2um粒徑數量≤2個/m³)
