風冷式氙燈耐候試驗箱
一、產品簡介
模擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波，可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。
通過材料試樣暴露在氙弧燈的光照及熱輻射下進行老化試驗，來評價在高溫光源作用下某些材料的耐光、耐候性能.主要用于汽車、涂料、橡膠、塑膠、顏料、粘合劑、織物、航空航天、艦艇船舶、電子行業、包裝行業等。
本氙燈耐氣候試驗箱可用于新材料的選擇、改變現有材料或評估材料組成變化后耐用性的變化試驗，可以很好的模擬在不同環境條件下，材料暴露在陽光下所產生的變化。
二、符合標準
GB/T16422.2-2014/ISO 4892-2:2006 塑料 實驗室光源暴露試驗方法第2部分：氙弧燈表3方法B波段試驗條件。
| 三、主要技術參數 | |||||
| 內箱尺寸 | 750×600×600mm(W*D*H) | ||||
| 外箱尺寸 | 約1370×1050×1900mm(W*D*H)，以實際尺寸為準 | ||||
|
光譜波長與 輻射強度 |
300nm～400nm波段, 輻射強度（40W/㎡～60 W/㎡）± 2W/㎡ 或420nm波段, 輻射強度0.55W/（㎡.nm）～1.1W/（㎡.nm）±0.02W/（㎡.nm） |
||||

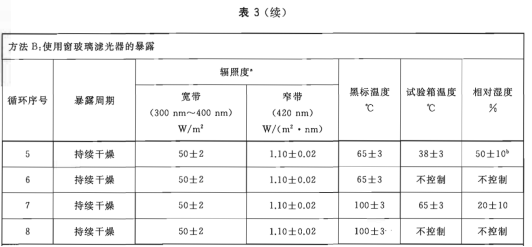

| GB/T16422.2-2014/ISO 4892-2:2006 塑料 實驗室光源暴露試驗方法第2部分：氙弧燈表3方法B波段試驗條件。 |
 |
||||
| 有效暴曬面積 | 約2200cm2 | ||||
| 燈管數量 | 三支，2.5KW/支 | ||||
| 燈管總功率 | 7.5KW | ||||
| 燈管壽命 | 1200小時左右 | ||||
| 濾光器類型 | 窗玻璃過濾片 | ||||
| 箱內溫度范圍 | RT+10℃～70℃ | ||||
| 黑標溫度范圍 | 40℃～100℃可調（光照周期）；25～85℃（黑暗周期） | ||||
| 溫度計 | 黑標溫度計BST | ||||
| 輻照度計 | 智能全自動輻照強度補償 | ||||
| 溫度精度 | 0.1℃ | ||||
| 溫度波動度 | ±0.5℃ | ||||
| 溫度偏差 | ±3℃ | ||||
| 濕度范圍 | 30%～98%RH（黑暗時）；20%～60%RH（亮燈時） | ||||
| 濕度精度 | 1%RH | ||||
| 濕度波動度 | ±3%RH | ||||
| 濕度偏差 | ≤±5%RH | ||||
| 光照周期時間 | 1S～999H59M59S連續可調 | ||||
| 降雨周期 | 1～240min間隔（斷）降雨可調 | ||||
| 噴水周期 | 18min/102min或12min/48min（噴水時間/不噴水時間） | ||||
| 淋雨水壓 | 0.12～0.15MPa | ||||
| 噴水嘴孔徑 | Ф0.8mm | ||||
| 門密封膠 | 硅橡膠緊迫密封裝置 | ||||
| 樣架品材質 | SUS304不銹鋼 | ||||
| 內箱材質 | SUS304不銹鋼 | ||||
| 外箱材質 | 冷扎板烤漆 | ||||
| 四、內箱結構 | |||||

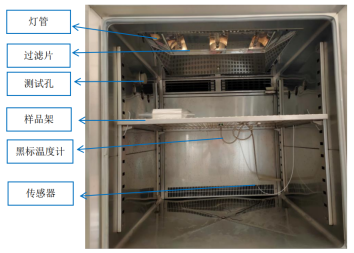

| 內箱結構 |
 |
||||
| 燈管安裝方式 |
1）風冷氙燈有三支燈管并排擺放距離100mm； 2）燈安裝在內箱正上方與內箱隔有過濾片； 3）內箱上方為錐型結構如燈罩有利于光源照射更加均勻； 4）內箱中間安裝有平行樣品架，樣品安裝高度可以調節， 5）每格50mm，根據樣品的尺寸來調節合適的高度； 6）樣品架的中間安裝有輻照度傳感器 |
||||
| 五、產品特點 | |||||
| 通風冷卻裝置 | 試驗箱溫度通風冷卻系統由溫控儀自動控制，箱內采用制冷系統降溫 | ||||
| 黑標溫度計BST | 在試樣架上安裝了黑標溫度計BST，控制黑板溫度計采用有線傳輸技術，有效提高了控制精度 | ||||
| 傳感器 | 采用光纖傳輸測量氙燈輻射強度，避免因溫度原因?qū)е聹y(cè)量值誤差的問題 | ||||
| 六、控制系統 | |||||

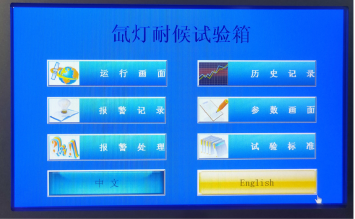

| 控制器 | 可編程觸摸屏控制器 | ||||
| 控制系統 |
 1）公司自主研發編寫的PLC程序及自適應控溫技術進行溫度控制； 2）黑標溫度、空氣溫度、輻照強度、噴水時間、停噴時間、累計、輻照能量、測試循環次數均可直接設定和顯示； 3）微電腦智能控制，設定溫度后，儀表自行控制加溫、熱功率，并顯示加熱狀態，控溫精確而穩定。超溫報警并自動切斷加熱電源 |
||||
| 七、制冷系統 | |||||
| 制冷壓縮機 | 采用進口艾默生/日立/泰康品牌壓縮機 | ||||
| 低溫工藝 | 低溫聯接管路采用優質無氧銅管、充氮焊接、高保壓防泄漏工藝以確保焊接質量；管路的長度、傾斜度、坡度及走向都須經過嚴格的計算，以達到最佳的制冷效果。 |
 |
|||
| 制冷劑 |
環保制冷劑R404A，是廣泛使用的環保制冷劑。冷媒容易吸熱變成氣體，容易放熱變成液體。 |
 |
|||
| 風冷翅片冷凝器 | 通過風機轉動，能夠?qū)⑤^高溫的制冷劑冷凝成常溫的液體 |
 |
|||
| 蒸發器 | 高效多段式鋁合金翅片蒸發器 |
 |
|||
| 油分離器及冷凍油 | 制冷壓縮機是否有足夠的合理的高品質冷凍機油，將直接影響其壽命，冷凍機油若進入制冷系統中，特別是進入各換熱器中將大大降低其性能。為此，系統中需設置油分離器，采用性能最好的進口油分離器、冷凍機，其油性能、粘度最穩定。 |
 |
|||
| 電磁閥 | 宏森品牌 |
 |
|||
| 八、溫濕度系統 | |||||
| 加熱管 | 新型陶瓷發熱架，中間穿聯德國進口發熱絲，發熱絲中間安插石英玻璃管 |
 |
|||
| 加濕器 | 外置隔離式，全不銹鋼淺表面蒸發式加濕器；加濕管采用U型設計外加超溫探針孔。 |
 |
|||
| 溫濕度傳感器 | 采用鉑金 PT100 溫濕度傳感器，精確度高。 |
 |
|||
| 九、設備使用條件 | |||||
| 保護系統 | 超溫保護、缺水保護、漏電、短路、缺相保護、測試時間到蜂鳴器訊響提示 | ||||
| 環境條件 | 溫度5℃～28℃；相對溫度 ≤85％RH；大氣壓力86kPa～106kPa | ||||
| 電源 | AC380V±10％(三相五線，單獨做個63A的空氣開關，空氣開關要有接線端子，電源線要6平方以上；50±0.5Hz；16KW ）。 | ||||
| 電源線 | 標配3米長 | ||||
| 試驗設備禁止 |
1、 生物試樣的試驗或儲存； 2、 劇毒物質試樣的試驗或儲存； 3、 放射性物質試樣的試驗或儲存； 4、 腐蝕性物質試樣的試驗或儲存； 5、 強電磁發射源試樣的試驗或儲存； 6、 易燃、爆炸、易揮發性物質試樣的試驗或儲存； 7、試驗或儲存過程中可能產生劇毒物質的試樣的試驗或儲存。 |
||||
